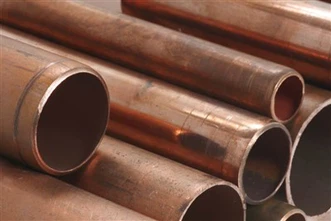

Bakrena legura 122 (C12200), također poznat kao DHP bakrena cijev, legura je-bakra visokih performansi dizajnirana zavrhunska toplinska vodljivost, otpornost na koroziju i jednostavnost izrade. Sastavljeno od99,9% bakras0,015–0,040% fosfora, ova je legura deoksidirana kako bi se poboljšala zavarljivost i otpornost na vodikovu krtost - što je čini idealnom zavisoki-tlak, visoka-temperatura i korozivna okruženja.
Bakrena cijev od legure C122 primarna je legura koja se koristi uprimjene grijanja, hlađenja i vodovoda. Zbog male količine fosfora, pojačava deoksidacijska svojstva, čineći gabolja otpornost na oksidaciju i druge oblike korozije. GNEE isporučuje ovu leguru u različitim oblicima u skladu sASTM B111i druge relevantne standarde.
Sukladnost ASTM B111 za cijevi izmjenjivača topline
ASTM B111je standardna specifikacija zabešavne cijevi za izmjenjivač topline od bakra i-legura bakra. C12200 proizveden od strane GNEE prema ASTM B111 prikladan je za:
Oklopni-i-cijevni izmjenjivači topline
Kondenzatori(uključujući rafinerije šećera i elektrane)
Isparivači
Sustavi toplinskog prijenosa--tekućine
Ključni zahtjevi prema ASTM B111 za C12200 uključuju:
| Parametar | ASTM B111 zahtjev za C12200 |
|---|---|
| Kemijski sastav | Cu Veći ili jednak 99,9%, P 0,015–0,040% |
| Vlačna čvrstoća (O61 temperatura) | 30–45 ksi (205–310 MPa) |
| Granica tečenja (O61 temperatura) | 10–15 ksi (69–103 MPa) |
| Istezanje (O61 temper) | Veći ili jednak 35% (u 2″ ili 50 mm) |
| Test spljoštenja | Nema pukotina nakon ravnanja na zadanu udaljenost |
| Test ekspanzije | Nema pukotina nakon ekspanzije od 30% (za žarene cijevi) |
| Hidrostatsko ispitivanje | Nepropusno-pri navedenom tlaku |
GNEE može isporučiti C12200 cijevipotpuno certificiran prema ASTM B111s sljedivim izvještajima o ispitivanju mlina.
C12200 oznake i ekvivalenti
| Standard | Oznaka |
|---|---|
| UNS broj | C12200 |
| CDA broj | 122 |
| EN broj | CW024A |
| EN Simbol | Cu-DHP |
Kemijski sastav
| Element | Postotak |
|---|---|
| Bakar (Cu) | 99.9% |
| fosfor (P) | 0.015 – 0.040% |
Dostupne veličine i ASTM B111 tolerancije dimenzija
| Oblik | Vanjski promjer (OD) | Debljina stijenke | Duljina |
|---|---|---|---|
| Ravne duljine | 0.040″ – 2.625″ | 0.004″ – 0.250″ | 0.125″ – 504″ |
| Bakreni svici | 0.040″ – 0.875″ | 0.005″ – 0.250″ | Stalan |
| U-Savijanja | Prema ASTM B111 | Prema ASTM B111 | Prilagođeni radijusi |
ASTM B111 dimenzijske tolerancije (tipične za cijevi izmjenjivača topline):
Tolerancija OD:±0,002″ za OD Manje od ili jednako 1″, ±0,003″ za OD 1–2″
Tolerancija debljine stijenke:±10% nominalnog
Temperament:O61 (žaren) je standard za savijanje i širenje
Ekvivalentni standardi
| Standard | Specifikacija |
|---|---|
| ASTM | B42, B68, B75, B111, B88, B280, B360, B447, B543, B743, B395 |
| ASME | SB75,SB111 |
| Vojni | MIL-T-24107B |
| JIS | H3300 |
| DIN | 12449, 12450, 12451, 1785 |
| EN | 12449, 12450, 12451 |
Najčešći za izmjenjivače topline: ASTM B111.Za opće cijevi: ASTM B75. Za vodove: ASTM B88.
Primjene u industriji za ASTM B111 C12200 cijevi
| Industrija / sustav | Specifični slučajevi uporabe |
|---|---|
| Toplinska / Snaga | Sustavi hlađenja,izmjenjivači topline, kondenzatori, isparivači,-komponente hladnjaka |
| Kemijska obrada | Rukovanje korozivnim tekućinama, vodovi-visoke temperature |
| Zrakoplovstvo i obrana | Hidraulički vodovi, rashladne petlje |
| HVAC i hlađenje | Zavojnice izmjenjivača topline, kondenzatori,U-savija se, priključni vodovi |
| Vodovi za tekućinu i plin | Medicinski plin, nafta i plin, destilerija, hidraulika, rashladni vodovi |
| Električni | Konektori, terminali,-hladnjaci |
| Vodovodni i vodovodni sustavi | Cijevi za vodu, armature, solarni toplinski paneli |
Mehanička svojstva (tipično za ASTM B111 O61 Temper)
| Vlasništvo | Vrijednost (metrički) | Vrijednost (engleski) |
|---|---|---|
| Vlačna čvrstoća | 205 – 310 MPa | 30 – 45 ksi |
| Granica tečenja (0,5% ekst.) | 69 – 103 MPa | 10 – 15 ksi |
| Istezanje (u 2″ ili 50 mm) | Veći ili jednak 35% | Veći ili jednak 35% |
| Tvrdoća po Rockwellu (F skala) | 40 – 65 HRF | 40 – 65 HRF |
Fizička svojstva
| Vlasništvo | Vrijednost (metrički) | Vrijednost (engleski) |
|---|---|---|
| Gustoća | 8,94 g/cm³ | 0,323 lb/in³ |
| Toplinska vodljivost @ 20 stupnjeva | 339 W/m-K | 196 BTU/ft²/ft/h/ stupanj F |
| Talište | 1083 stupnja | 1981 stupanj F |
| CTE, linearni @ 20–300 stupnjeva | 17,7 × 10⁻⁶/ stupanj | 9,8 × 10⁻⁶/ stupanj F |
| Specifični toplinski kapacitet @ 20 stupnjeva | 0,0920 cal/g- stupanj | 0,0920 BTU/lb- stupanj F |
FAQ
1. Koja je glavna razlika između ASTM B111 i ASTM B75 za C12200 cijev?
ASTM B111je posebno zabešavne cijevi izmjenjivača topline i kondenzatora, s dodatnim zahtjevima ispitivanja (spljoštenost, ekspanzija, hidrostatika).ASTM B75je opća specifikacija za bešavne bakrene cijevi koje se koriste u vodovodnim, HVAC i mehaničkim primjenama. Za uslugu izmjenjivača topline,Potreban je ASTM B111.
2. Je li C12200 u skladu s ASTM B111 za upotrebu u školjkastim-i-cijevnim izmjenjivačima topline?
Da, C12200 je naveden u ASTM B111kao odobrena legura. Zahtijeva kemijski sastav od99,9% Cu min, 0,015–0,040% P, i mora zadovoljiti mehanička svojstva uključujućiIstezanje veće ili jednako 35%.i prolaženje testova spljoštenosti/ekspanzije u O61 (žarenom) stanju.
3. Koja se temperatura C12200 obično isporučuje prema ASTM B111?
O61 (žareno)je standardna temperatura za ASTM B111 cijevi izmjenjivača topline. Žarene cijevi dovoljno su mekane da seproširen u cijevne pločeisavijen u U-zavojebez pucanja. Tvrdo izvlačenje (H80) nije dopušteno za cijevi izmjenjivača topline prema ASTM B111.
4. Koji je ekvivalentni europski standard za C12200 prema EN 12451?
Cu-DHP (EN CW024A)podEN 12451izravni je europski ekvivalent ASTM B111 C12200. Oba standarda pokrivaju bešavne cijevi za izmjenjivače topline s gotovo identičnim kemijskim i mehaničkim zahtjevima.
5. Mogu li se C12200 ASTM B111 cijevi koristiti za U-zavoje u kondenzatorima?
Da, ASTM B111 uključuje specifične zahtjeve za U-zavoje.Cijev mora biti žarena (temperatura O61), a radijus savijanja je tipičan1,5× do 2× OD cijevi. Nakon savijanja, cijev ne smije pokazivati pukotine i još uvijek ispunjavati zahtjeve ispitivanja spljoštenosti.
6. Koja je maksimalna radna temperatura za C12200 prema ASTM B111?
C12200 može se koristiti neprekidno do~300 stupnjeva (572 stupnja F)u servisu izmjenjivača topline. Iznad te temperature ubrzavaju se puzanje i oksidacija. Za više temperature (do 400 stupnjeva), razmotriteC70600 (bakar-nikal)ilinehrđajući čelik.
7. Zahtijeva li ASTM B111 hidrostatsko ispitivanje za C12200 cijevi?
Da, ASTM B111 zahtijeva da svaka cijev izdrži hidrostatsko ispitivanje(ili ispitivanje vrtložnim strujama kao alternativa). Tipični ispitni tlak izračunava se na temelju dimenzija cijevi, sacurenje nije dopušteno.
8. Koji je zahtjev za granicu razvlačenja za C12200 prema ASTM B111?
ASTM B111 specificira agranica razvlačenja 10–15 ksi (69–103 MPa)za C12200 u stanju O61 (0,5% istezanje pod opterećenjem). To osigurava da se cijev može proširiti u cijevne ploče bez pucanja.
9. Mogu li se cijevi C12200 ASTM B111 zavarivati ili lemiti u cijevni lim?
Da, C12200 je dizajniran za lemljenje i zavarivanje.Deoksidacija fosfora sprječava vodikovu krtost.Lemljenjenajčešći je za spojeve-na-cijevne ploče u izmjenjivačima topline.TIG zavarivanjetakođer je moguće, ali rjeđe za cijevi s tankim{0}}zijem.
10. Koja je razlika između C12200 i C14200 za ASTM B111 aplikacije?
C12200 (Cu-DHP)sadrži0,015–0,040% fosforai standardni je izbor za većinu izmjenjivača topline.C14200 (fosfor-dezoksidiran, arsen)sadrži0,15–0,50% arsenaza poboljšanu otpornost na koroziju uamonijačne sredine(npr. neki rafinerijski kondenzatori). Za većinu primjena vode i pare,C12200 je dovoljan i isplativiji-.
11. Kako mogu dobiti certificirano izvješće o ispitivanju mlina za C12200 do ASTM B111?
GNEE pružasljedivi izvještaji o ispitivanju mlina (MTR)za sve C12200 cijevi isporučene prema ASTM B111. Izvješće uključuje: kemijsku analizu, rezultate rastezanja, rezultate ispitivanja spljoštenosti/ekspanzije, hidrostatski ispitni tlak i toplinski broj. Zatražite izravno od GNEE prodaje sa svojim zahtjevima za veličinom i količinom.
